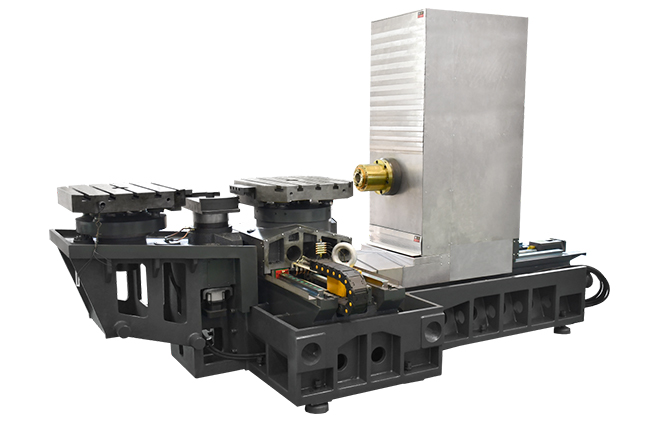

MHC-500A臥式加工中心機

1、采用国际流行的倒T型动柱式、整体床身结构,刚性高、稳定性好;

2、铸件采用树脂砂型铸造,精度保持性高;





高速高精密級斜角滾珠軸承,主軸使用高強韌四瓣爪拉刀


使用高強韌四瓣爪拉刀


使用高強韌四瓣爪拉刀






德國FAG P4級或日本NSK P4級高速高精密級斜角滾珠軸承,主軸使用高強韌四瓣爪拉刀

主軸氣幕防塵裝置





一、机床主要结构特点及适用范围:


MHC-500A 型卧式加工中心适用于进行箱体类零件的复杂加工,在加工过程中可以自动交换刀具,可一次装夹进行四个面的铣削,钻孔,扩孔,铰孔镗孔,攻丝等多种加工工序。

主要特点如下:

MHC-500A 型卧式加工中心为适应航天、军工、IT产业、精密仪器、中小型箱体、模具制造等机械加工行业对中小型、高速、精密、中载型卧式加工中心的需求而最新开发的一种高性能产品。

机床具有以下特点:

1、采用国际流行的倒T型动柱式、整体床身结构,刚性高、稳定性好;

2、铸件采用树脂砂型铸造,精度保持性高;

3、标准BT50环喷主轴,并配以气幕保护装置,彻底避免了切削液和粉尘等渗入,确保主轴精度并延长使用寿命;

4、机床主轴箱主传动系统采用大功率伺服电机驱动,最高转速6000r/min;

5、机床配螺旋排屑器,配置切削冲刷装置能及时的将切屑自动排出,避免切屑对机床的热影响,保证机床加工的高精度;

6、机床配有润滑油集中回收系统,节约油料,保护环境;

7、丝杠采用两端固定预拉伸结构,消除了传动间隙及热变形,提高了传动精度;

8、各轴导轨均采用进口重载滚柱直线导轨,预加载荷为V3级,承载高,精度稳定。

9、C轴标配为双导程定位的分度工作台,定位精度高。


MHC-500A臥式加工中心機技術參數規格表

機械規格     倒丅机型

規格ITEM

單位UNIT

規格參數

工作臺Table

 工作臺面積 (長×寬)

Mm

500×500

 工作臺最大承載工件重量

Kg

850

 工作台数量

2

 工作台分度

°

1X360° (选配0.001°)

 工件最大回转直径

Mm

Ø850

工作台交换时间

sec

30

行程規格Travel

 X軸行程

Mm

1000

 Y軸行程

Mm

700

 Z軸行程

Mm

850

 主軸中心至工作臺面距離

Mm

0-700

三軸軌道設計及型式

 TAPE L(三軸線軌)

 軌道規格寬度

Mm

X軸:45 / Y軸:45 / Z軸:55

 線性滑軌滑塊數量

-

X軸:4只 / Y軸:4只 / Z軸:4只

 X.Y.Z 軸軌道數量

-

 XYZ軸:2條重負荷滾柱導軌

主軸規格型式SPINDLE

 主軸傳動方式



齒輪式

主軸轉速/錐度

Rpm

6000 / BT-50

主軸軸承內徑/外徑

mm

Φ90/190

主軸氣幕



主軸氣幕, 保護主軸潤滑油酯, 延長主軸壽命

速度Feed

 切削進給速度

mm/min

1~10000

工作臺快速位移速度

mm/min

X軸:30000 / Y軸:30000 / Z軸:30000

刀具交換系統

刀庫規格



BT-50

換刀時間(T-T)

sec

5

刀具交換方式



刀臂式

刀具數量

T

40

最大刀具重量

Kg

20

最大刀長



350mm

精度ACCURACY

 定位精度(X/Y/Z/C)

mm

0.01/0.01/0.01/10″(全行程)

 重複定位精度(X/Y/Z/C)

mm

0.006/0.006/0.006/5″(全行程)

其他OTHER

 電力要求

KVA

40

 所需氣壓

Kg/cm2

7

 機械淨重

kg

14000

 機械外型尺寸(面寬×面深×高)

mm

6589×4265×2827
