MHC-630A

发布日期:2022-04-12 浏览次数:715

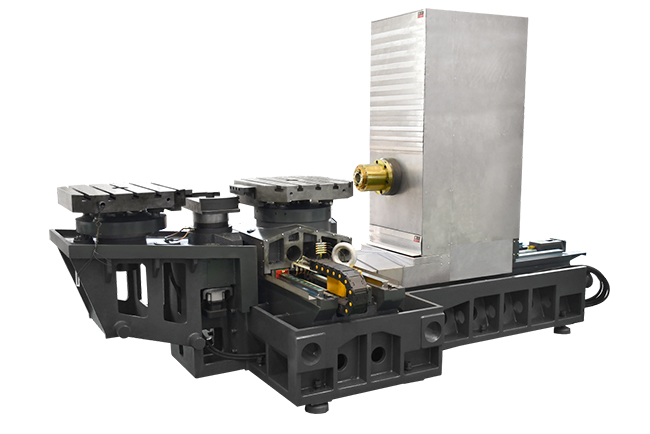

MHC-630A臥式加工中心機





高速高精密級斜角滾珠軸承,主軸使用高強韌四瓣爪拉刀


使用高強韌四瓣爪拉刀


使用高強韌四瓣爪拉刀






德國FAG P4級或日本NSK P4級高速高精密級斜角滾珠軸承,主軸使用高強韌四瓣爪拉刀

主軸氣幕防塵裝置







MHC-630A臥式加工中心機技術參數規格表

機械規格     倒丅机型

規格ITEM

單位UNIT

規格參數

工作臺Table

 工作臺面積 (長×寬)

Mm

630×700

 工作臺最大承載工件重量

Kg

950

 工作台数量

2

 工作台分度

°

1X360° (选配0.001°)

 工件最大回转直径

Mm

Ø950

工作台交换时间

sec

30

行程規格Travel

 X軸行程

Mm

1050

 Y軸行程

Mm

750

 Z軸行程

Mm

900

主軸鼻端至工作臺面距離

Mm

130-1030

 主軸中心线至工作臺面距離

Mm

0-750

三軸軌道設計及型式

 TAPE L(三軸線軌)

 軌道規格寬度

Mm

X軸:45 / Y軸:45/ Z軸:55

 線性滑軌滑塊數量

-

X軸:4只 / Y軸:4只 / Z軸:4只

 X.Y.Z 軸軌道數量

-

 XYZ軸:2條中負荷滾柱導軌

主軸規格型式SPINDLE

 主軸傳動方式



齒輪式

主軸轉速/錐度

Rpm

6000 / BT-50

主軸軸承內徑/外徑

mm

Φ90/190

主軸氣幕



主軸氣幕, 保護主軸潤滑油酯, 延長主軸壽命

速度Feed

 切削進給速度

mm/min

1~10000

工作臺快速位移速度

mm/min

X軸:30000 / Y軸:30000 / Z軸:30000

刀具交換系統

刀庫規格



BT-50

換刀時間(T-T)

sec

5

刀具交換方式



刀臂式

刀具數量

T

40

最大刀具重量

Kg

20

最大刀長



350mm

精度ACCURACY

 定位精度(X/Y/Z/C)

mm

0.01/0.01/0.01/10″(全行程)

 重複定位精度(X/Y/Z/C)

mm

0.006/0.006/0.006/5″(全行程)

其他OTHER

 電力要求

KVA

40

 所需氣壓

Kg/cm2

7

 機械淨重

kg

17000

 機械外型尺寸(面寬×面深×高)

mm

4265×6589×2827
