MHC-800A
发布日期：2022-04-12 浏览次数：826
 MCV-1890G 加工中心機
|

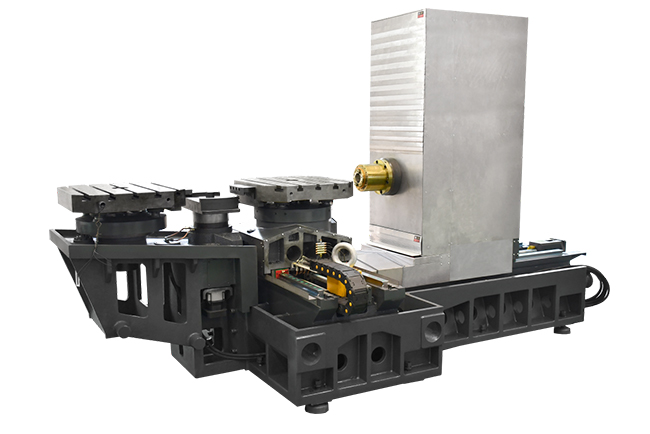

MHC-800A臥式加工中心機技術參數規格表
|
機械規格 倒丅机型 |
||
|
規格ITEM |
單位UNIT |
規格參數 |
|
工作臺Table |
||
|
工作臺面積 (長×寬) |
Mm |
800×800 |
|
工作臺最大承載工件重量 |
Kg |
1500 |
|
工作台数量 |
个 |
2 |
|
工作台分度 |
° |
1X360° （选配0.001°） |
|
工件最大回转直径 |
Mm |
Ø950 |
|
工作台交换时间 |
sec |
15 |
|
行程規格Travel |
||
|
X軸行程 |
Mm |
1600 |
|
Y軸行程 |
Mm |
1000 |
|
Z軸行程 |
Mm |
1000 |
|
主軸鼻端至工作臺面距離 |
Mm |
200-1200 |
|
主軸中心线至工作臺面距離 |
Mm |
0-1000 |
|
三軸軌道設計及型式 |
||
|
TAPE L(三軸線軌) |
||
|
軌道規格寬度 |
Mm |
X軸:55 / Y軸:55精密級/ Z軸:55 |
|
線性滑軌滑塊數量 |
- |
X軸:2只 / Y軸:2只/ Z軸:2只 |
|
X.Y.Z 軸軌道數量 |
- |
XYZ軸:2條中負荷滾柱導軌 |
|
主軸規格型式SPINDLE |
||
|
主軸傳動方式 |
|
齒輪式 |
|
主軸轉速/錐度 |
Rpm |
6000 / BT-50 |
|
主軸軸承內徑/外徑 |
mm |
Φ90/190 |
|
主軸氣幕 |
|
主軸氣幕, 保護主軸潤滑油酯, 延長主軸壽命 |
|
速度Feed |
||
|
切削進給速度 |
mm/min |
1～10000 |
|
工作臺快速位移速度 |
mm/min |
X軸:24000 / Y軸:24000 / Z軸:24000 |
|
刀具交換系統 |
||
|
刀庫規格 |
|
BT-50 |
|
換刀時間（T-T） |
sec |
5 |
|
刀具交換方式 |
|
刀臂式 |
|
刀具數量 |
T |
40 |
|
最大刀具重量 |
Kg |
20 |
|
最大刀長 |
|
350mm |
|
精度ACCURACY |
||
|
定位精度（X/Y/Z/C） |
mm |
0.012/0.012/0.012/15″（全行程） |
|
重複定位精度（X/Y/Z/C） |
mm |
0.008/0.008/0.008/8″（全行程） |
|
其他OTHER |
||
|
電力要求 |
KVA |
40 |
|
所需氣壓 |
Kg/cm2 |
7 |
|
機械淨重 |
kg |
21500 |
|
機械外型尺寸(面寬×面深×高) |
mm |
7223×5407×4027 |
